名稱 :
CX8831CX耐壓 :
40V輸出電壓 :
5V-20V輸出電流 :
45W功率工作模式 :

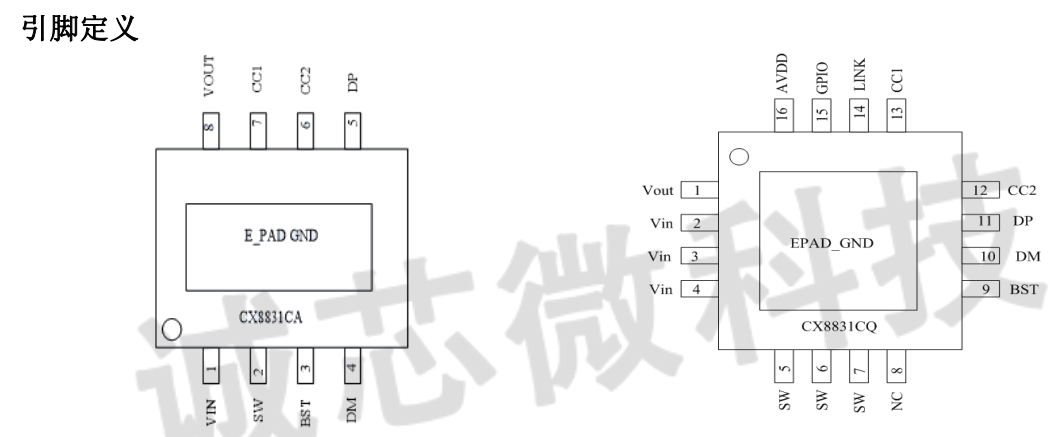

封裝 :

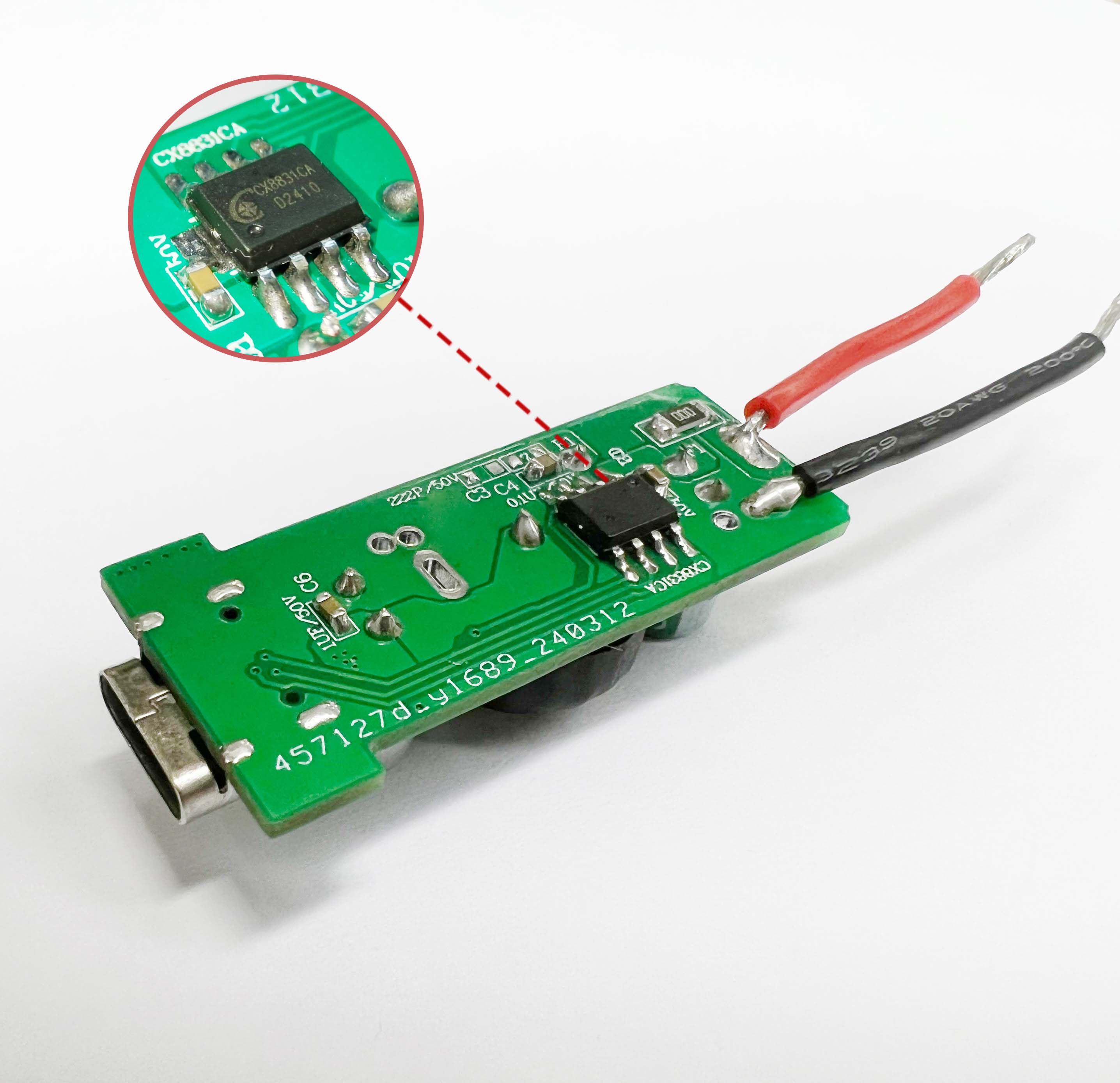

ESOP-8L/QFN4x4CX8831CX是一顆集成多種快充協議的降壓SoC芯片，采用ESOP-8L封裝，芯片內部集成同步降壓轉換器，
支持USB Type-C 和 PD3.1 協議，支持高通 QC2.0/3.0/3.0+協議，支持華為 FCP/SCP/HVSCP 協議，支持VOOC 協議，
支持聯發科 PE2.0 協議，支持MTK PE快充，支持三星 AFC 協議，支持USB BC1.2 DCP 協議以及 Apple2.4A 充電規范。
為車載充電端口、各種快充適配器、智能排插等供電設備提供完整的解決方案。

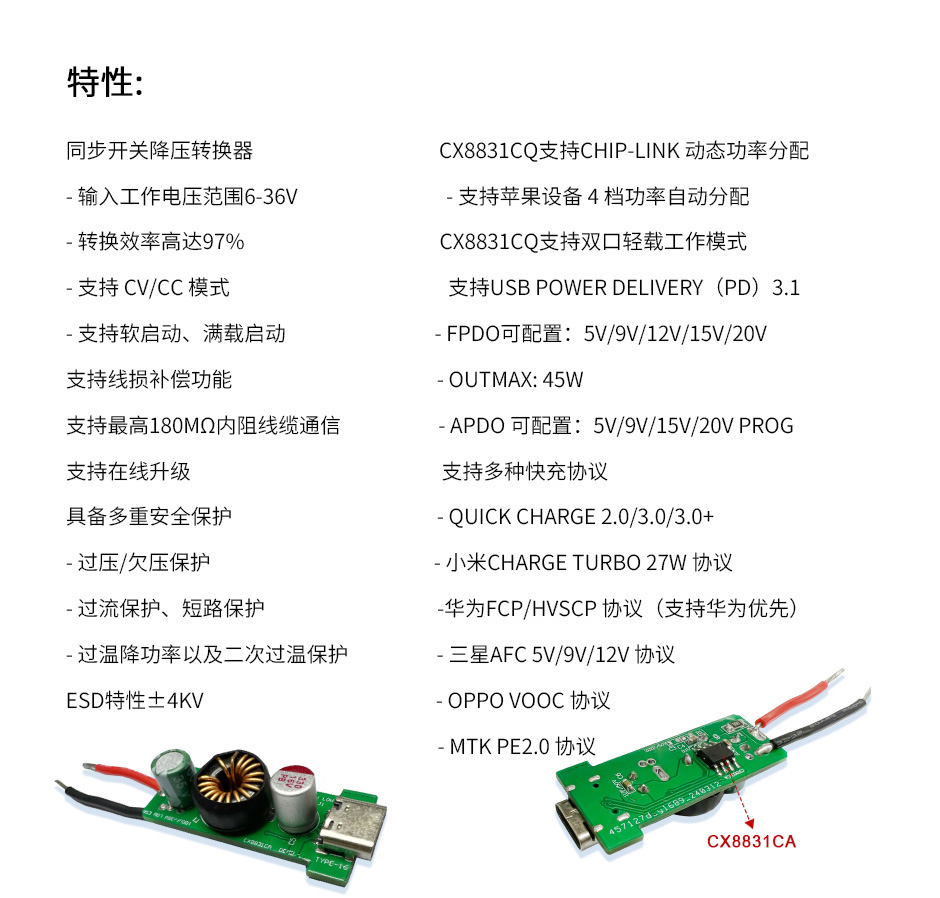

CX8831CX采用COT控制模式，內置電流采樣電路和紋波補償電路。內置雙 N 型低阻抗功率開關管。
CX8831CX輸入工作電壓最高到36V，輸出電壓范圍是3.3V到21V，能提供最大45W的輸出功率。
CX8831CX根據識別到的快充協議調整輸出電壓和電流。
CX8831CX能自適應輸入電壓，依據輸入電壓自動調節輸出功率。
CX8831CX的輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。
CX8831CX帶有線纜補償功能，隨著輸出電流增大相應的提高輸出電壓，來補償因線纜阻抗引起的電壓下降。

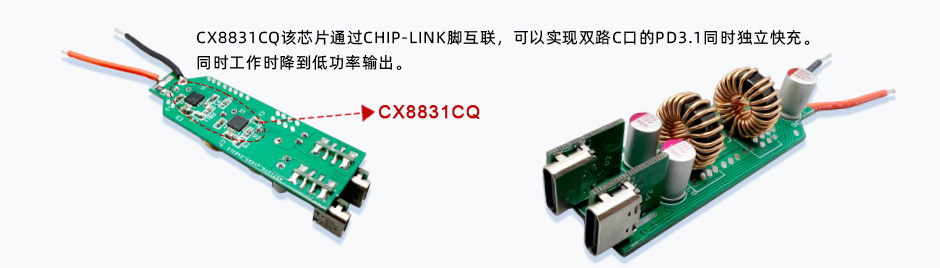

CX8831CQ通過兩顆芯片互聯（CHIP-LINK），可以實現兩個 USB-C 口單獨高功率工作，同時工作時降到低功率輸出。
當其中一個 USB-C 口工作在 5V/200mA（1W）以?xún)?nèi)，另一個 USB-C 口可實現高功率輸出。
CX8831CX支持二次燒錄，可實現在線升級。
應用:
多端口快速充電器
USB充電設備
戶外儲能設備

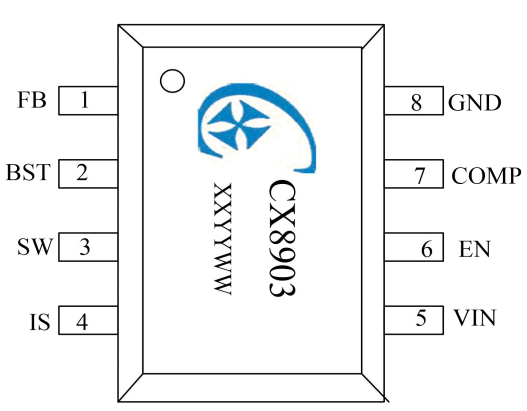

CX8903是一款支持寬電壓輸入的開關降壓型 DC-DC 控制器，最高輸入電壓 100V。CX8903內置100V/90mΩ功率管支持3A電流輸出可通過設置FB引腳的分壓電阻可設置輸出恒壓值。
概述：<br/>CX2915C是一款Type-C口/Type-A口快充協議芯片，支持Apple2.4A，QC2.0/QC3.0 Class A/Class B、AFC、FCP、PE1.1/2.0、PD2.0/3.0、PPS等主流快充協議，支持光耦反饋和FB反饋，集成CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及電壓電流溫度保護功能。配合AC/DC或DC/DC以及少量外圍器件，即可組成完整快充解決方案。<br/>功能特點：<br/>輸入電壓范圍：3V ~ 25V<br/>支持 FB 和 OP...

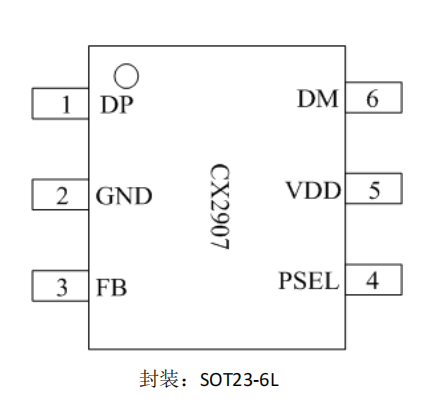

1. 概述：&lt;br/&gt;CX2907是一款Type-A口快充協議芯片，支持Apple2.4A,QC2.0/QC3.0 Class A，AFC，F(xiàn)CP，兼容高壓低壓SCP，兼容低壓直充等主流快充協議，支持FB反饋，配合AC/DC或DC/DC轉化器，以及少量外圍器件，即可組成完整快充解決方案。&lt;br/&gt;2. 特點：&lt;br/&gt;支持多種 USB 端口充電協議&lt;br/&gt;BC1.2 DCP 模式&lt;br/&gt;Apple 2.4A 模式識別&lt;br/&gt;QC3.0/QC2.0 Class A&lt;br/&gt;FCP&lt;br/&gt;AFC&amp;lt;br...

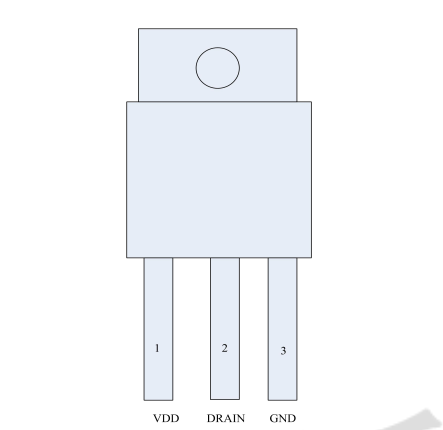

CX75TDXXX系列/高性能開關電源次級同步整流芯片&amp;amp;lt;br/&amp;amp;gt;概述：&amp;amp;lt;br/&amp;amp;gt;CX75TDXXX是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。&amp;amp;lt;br/&amp;amp;gt;芯片可支持高達150kHz的開關頻率應用, 并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。&amp;amp;lt;br/&amp;amp;gt;CX75TDXXX是一款內置高壓NMOSFET同步整流開關...

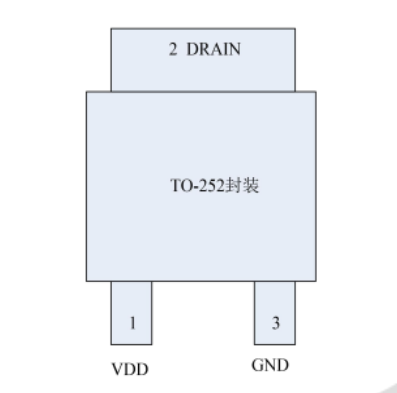

CX75TSXXX系列/高性能開關電源次級同步整流芯片&amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;gt;概述：&amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;gt;CX75TSXXX是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。&amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;gt;芯片可支持高達150kHz的開關頻率應用,并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。&amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;gt;CX75TSXXX是一款內置高壓 NMOSFET同步整流開關...

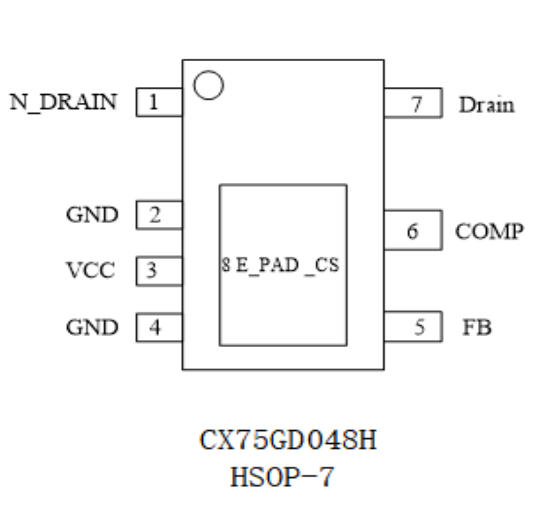

概述：<br/>CX75GD048H是一款集成高壓 GaNFET功率器件高頻高性能準諧振式交直流轉換功率開關，應用于36W內高性能、低待機功率、低成本、高效率的隔離型反激式開關電源。<br/>CX75GD048H的工作頻率最高可達130KHZ，可全范圍工作在準諧振模式，在輕載時則會工作于burst模式以提升效率,將23kHz以下的音調能量降至最低，并在操作過程中消除音頻噪聲。<br/>CX75GD048H集成了完備的保護功能，包括：Vcc欠壓保護（UVLO）,Vcc過壓保護（Vcc_OVP）,輸入欠壓保護...
CX8901X系列是支持寬電壓輸入的開關降壓型DC-DC控制器，最高輸入電壓120V。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X支持大電流輸出，輸出電流可達10A以上。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X可通過設置 FB引腳的分壓電阻可設置輸出恒壓值。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X系列采用固定頻率的 PWM 控制方式，典型開關頻率為100KHz。輕載時會進入跳周期模式以獲得高轉換效率。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X系列內部集成軟啟動以及過溫保護電路，輸...
CX8831CX是一款內置多種快充協議的同步降壓轉換器。支持 USB Type-C 和 PD3.1 協議，高通 QC2.0/3.0/3.0+協議，華為 FCP/SCP/HVSCP 協議，VOOC 協議，聯發科 PE2.0 協議，三星 AFC 協議，USB BC1.2 DCP 協議以及 Apple2.4A 充電規范，為車載充電端口、各種快充適配器、智能排插等供電設備提供完整的解決方案。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8831CX采用 COT 控制模式，內置電流采樣電路和紋波補償電路。內置雙 N 型低阻抗功率開關管。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;...

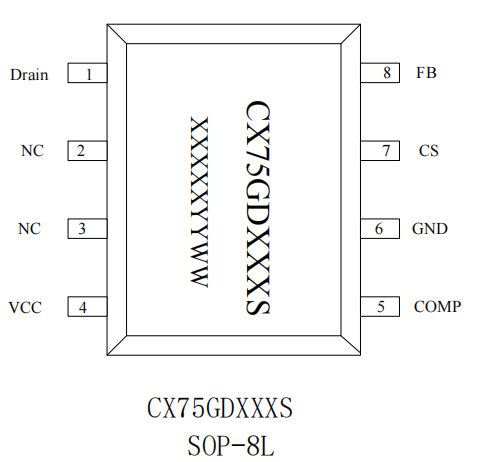

概述:&amp;amp;amp;lt;br/&amp;amp;amp;gt;CX75GD100S是一款集成高壓GaNFET功率器件高頻高性能準諧振式交直流轉換功率開關，應用于27W內高性能、低待機功率、低成本、高效率的隔離型反激式開關電源。&amp;amp;amp;lt;br/&amp;amp;amp;gt;CX75GD100S的工作頻率最高可達200KHZ，可全范圍工作在準諧振模式，在輕載時則會工作于burst模式以提升效率, 將23kHz以下的音調能量降至最低，并在操作過程中消除音頻噪聲.&amp;amp;amp;lt;br/&amp;amp;amp;gt;CX75GD100S集成了完備的保護功能，包括：Vcc欠壓保護（UVLO）,Vcc過壓保護（Vcc_OVP）,輸入欠壓保護...
